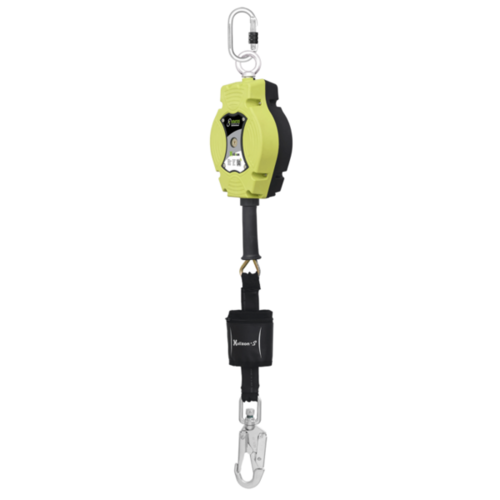

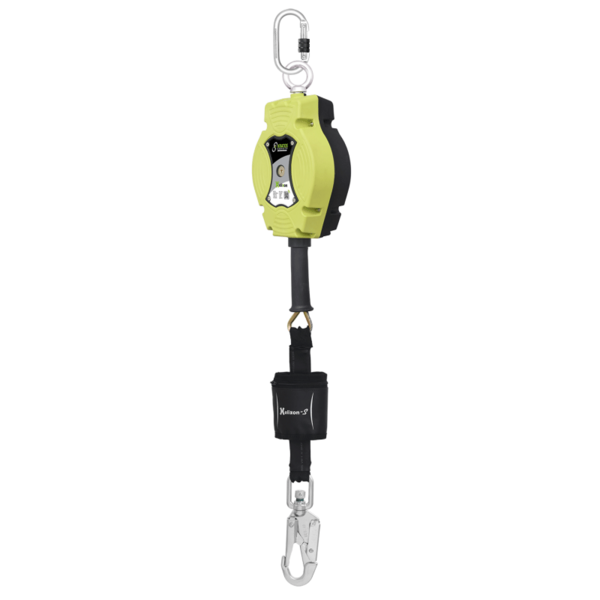

Antichute à rappel automatique HELIXON-S 10 m Kratos Safety

L’antichute à rappel automatique HELIXON-S FA 20 402 10 de Kratos Safety est conçu pour protéger les professionnels exposés aux risques de chute de hauteur. Son câble en acier de 10 mètres accompagne automatiquement les déplacements de l’utilisateur et se bloque rapidement en cas de chute.

Compact et robuste, il convient aux interventions en hauteur dans le bâtiment, l’industrie, la maintenance ou les travaux sur structures. Il est également homologué pour une utilisation à proximité d’arêtes vives dans les conditions définies par le fabricant.

Conformité à la norme EN 360:2002

Le HELIXON-S FA 20 402 10 est conforme à la norme EN 360:2002 relative aux antichutes à rappel automatique.

• Équipement de protection individuelle contre les chutes de hauteur
• Câble à rappel automatique
• Blocage du câble en cas de chute
• Longueur utile de 10 mètres
• Poids maximal utilisateur : 140 kg
• Utilisation dans un système antichute complet et compatible

Le dispositif doit être relié à un point d’ancrage conforme et au point d’accrochage antichute approprié du harnais.

Câble acier de 10 mètres

Le système est équipé d’un câble en acier conçu pour résister aux contraintes d’un usage professionnel.

• Longueur : 10 m
• Matière du câble : acier
• Diamètre : 4,8 mm
• Résistance mécanique adaptée aux travaux en hauteur
• Rappel automatique limitant le mou pendant les déplacements
• Liberté de mouvement dans la limite de la longueur disponible

Le câble doit être protégé contre les détériorations, les produits chimiques, les sources de chaleur et les frottements non prévus.

Carter renforcé en polyamide et fibres de verre

Le carter est fabriqué en polyamide 6 renforcé avec 30 % de fibres de verre.

• Bonne résistance aux chocs
• Structure robuste
• Protection du mécanisme interne
• Conception adaptée aux environnements professionnels
• Format compact facilitant l’installation et le transport

Les dimensions représentées sur la fiche fournisseur sont d’environ 243 mm de hauteur, 172 mm de largeur et 87,5 mm d’épaisseur.

Deux émerillons pour limiter la torsion

Le HELIXON-S est équipé de deux émerillons à rotation 360°.

• Limitation de la torsion du câble
• Meilleur accompagnement des mouvements de l’utilisateur
• Réduction des contraintes sur les connecteurs
• Mobilité améliorée pendant le travail
• Utilisation plus fluide lors des changements de direction

Cette conception contribue à maintenir le câble correctement orienté pendant les déplacements.

Connecteurs acier avec indicateur de chute

Le dispositif est équipé de connecteurs en acier.

• Connecteur supérieur FA 50 101 17
• Connecteur inférieur FA 50 203 20
• Connecteur inférieur équipé d’un indicateur de chute
• Résistance annoncée : 12 kN
• Connexion rapide au harnais et au point d’ancrage

L’indicateur de chute facilite le contrôle visuel du matériel après un incident. Un appareil ayant arrêté une chute doit être retiré du service et contrôlé conformément aux instructions du fabricant.

Homologué pour le travail à proximité d’arêtes vives

Le modèle est présenté comme homologué pour une utilisation à proximité d’arêtes vives selon VG11.060.

• Utilisation possible près de certaines arêtes
• Homologation annoncée pour un utilisateur jusqu’à 140 kg
• Adapté à certaines configurations horizontales ou avec risque de passage sur arête
• Réduction des risques liés au contact du câble avec une arête compatible

Cette homologation ne signifie pas que l’appareil peut être utilisé sur toutes les arêtes. Il est indispensable de respecter le rayon, la géométrie, la résistance de l’arête et les conditions d’installation prévues dans la notice du fabricant.

Métiers et secteurs d’utilisation

L’antichute à rappel automatique HELIXON-S peut convenir notamment aux activités suivantes :

• Bâtiment et travaux publics
• Travaux sur toiture
• Maintenance industrielle
• Travaux sur charpentes
• Structures métalliques
• Échafaudages
• Télécommunications
• Énergie et réseaux
• Entretien de bâtiments
• Plateformes et nacelles
• Travaux en hauteur à proximité d’arêtes

Caractéristiques techniques

• Référence : FA 20 402 10
• Gamme : HELIXON-S
• Norme : EN 360:2002
• Longueur du câble : 10 m
• Diamètre du câble : 4,8 mm
• Matière du câble : acier
• Carter : polyamide 6 renforcé de 30 % de fibres de verre
• Nombre d’émerillons : 2
• Connecteurs : acier
• Connecteur bas avec indicateur de chute
• Résistance annoncée : 12 kN
• Homologation arêtes vives : VG11.060
• Poids maximal utilisateur : 140 kg
• Poids de l’appareil : 4,82 kg

Conseils de sécurité et de contrôle

Avant chaque utilisation :

• Vérifier l’état du carter, du câble et des connecteurs
• Dérouler le câble progressivement pour contrôler son état
• Vérifier le bon fonctionnement du rappel automatique
• Effectuer un essai de blocage par une traction brusque
• Contrôler l’indicateur de chute du connecteur
• Vérifier que le point d’ancrage est compatible et correctement positionné
• Respecter le poids maximal utilisateur de 140 kg
• Prévoir un tirant d’air suffisant
• Respecter les conditions particulières d’utilisation près d’une arête vive
• Retirer immédiatement du service tout appareil ayant arrêté une chute

Les caractéristiques, dimensions, matériaux et homologations sont issues des pages 1 et 2 de la fiche technique Kratos Safety mise à jour en juin 2021.
